不要小看我“GPS”的威力

2015-08-07 14:00:00

admin

原創

19498

測試發現SINR降低，排除同頻干擾時

，發現是一站點帶來的干擾

，該站的GPS搜索衛星數目為0（GPS搜索衛星數為4顆時即可保證完全同步），關閉該站后

，發現UL/DL吞吐率都得到較大幅度提高

，因此認為是基站GPS故障導致上下行子幀間不同步，產生干擾

，具體解釋如下所述：

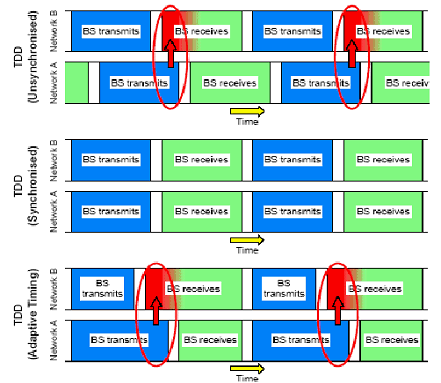

第一種情況：子幀配比（以及時隙配比）相同

，但是由于不同步，導致基站A與基站B的下行之間時序錯亂

，A的下行發射會對B的接收帶來干擾

，同時B的下行也會對A的接收造成干擾；同理

，對于上行也會出現類似現象

。

第二種情況：完全同步

，理論上不存在干擾

第三種情況：子幀配比（或時隙配比）不同，也會出現類似的干擾現象

。

對于LTE TD D系統

，因為是時分雙工，這對系統的時鐘同步要求很高

。如同一個網絡中的某基站A與周圍其他基站的時鐘不同步

，這就造成基站A的DL信號被周圍的基站接收到，故而干擾到了周圍基站的上行接收

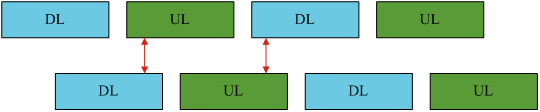

。如下圖示意的

，時鐘不同步的A基站發射信號干擾到了B基站的上行接收。通?div id="jpandex" class="focus-wrap mb20 cf">；咎炀€比較高

，典型的如城區30m，郊區40m

，兩個基站天線間可能都是視距傳播

，一個基站的發射信號很容易被其他基站接收到。因而干擾會很嚴重

。

幀失步干擾示意圖

由LTE的幀結構，其特殊子幀的上下行保護時隙之間的GP就是為上行和下行留出的保護帶

，其值從100us到700us不等

，則如果失步時間超過100~700us就會造成基站間干擾。

LTE TDD幀結構

同樣的

，GPS也會造成同樣的問題

。但是GSP時鐘不同步造成的干擾，通常影響范圍比較嚴重

，且范圍很廣

。可能在GPS失步基站周圍的一大片基站都受到干擾

，導致這些基站覆蓋范圍內的UE無法做業務

，嚴重的甚至在基站下RSRP很好的情況下，UE都無法入網

。在這些基站側跟蹤上行RSSI值

，通常會發現RSSI值可能比正常值高出10~20dB，甚至更高

。

引起GPS失鎖的原因可能有：

、GPS安裝不規范，導致無法搜到足夠的星

；

、GPS受到干擾

；

3、星卡異常

；

對于我司基站可以通過DSP GPSSNR命令來查詢GPS收到的衛星數以及衛星信號信噪比

。且一旦失鎖，基站都會有告警

。但是網絡中如果有其他廠家的設備共存

，如果存在GPS失鎖，也可能會對我司設備造成干擾

。

讓我?guī)阋徊揭徊秸业剿癎PS”

、【數據采集】對強干擾區域的小區采集反向頻譜CHR。

、【工具分析TDD干擾類型】啟動工具中的TDD干擾類型識別功能

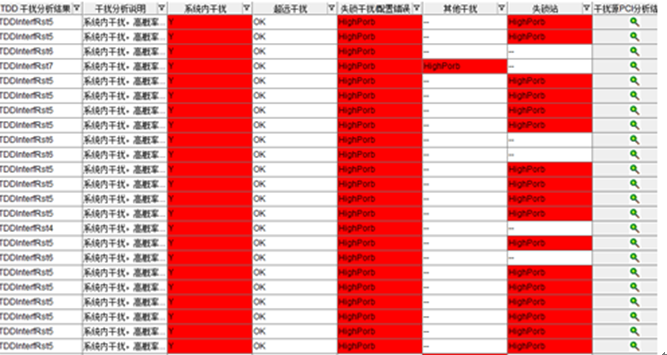

，顯示大多數小區為系統內干擾，疑似失鎖或配置錯誤（下圖為OMStar處理結果）

。

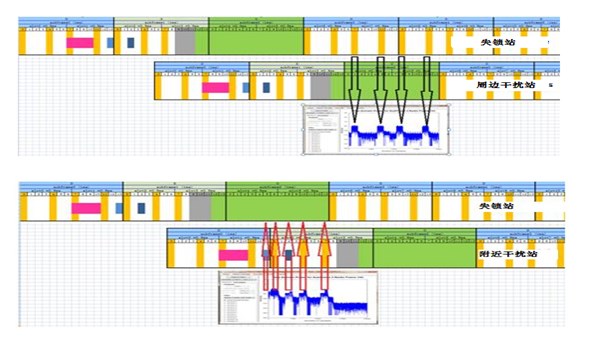

進一步觀察疑似失鎖干擾小區的反向頻譜圖

，能看到都有明顯TDD下行導頻干擾特征，疑似失鎖或配置錯誤造成的TDD干擾

。

、選1個干擾小區啟動PCI檢測功能，檢測到干擾源PCI為171

、172

、173，在此片干擾小區中找到A站點PCI恰好為171

、172

、173，保險起見

，對更多小區進行PCI檢測

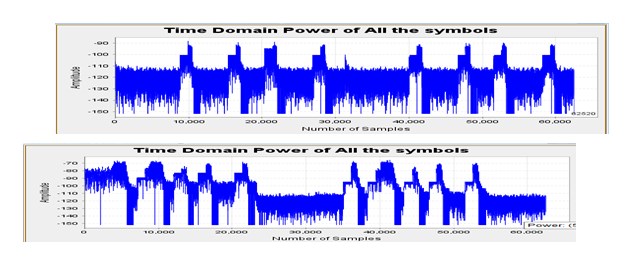

，發現都含有171~173。觀察A站點反向頻譜數據的時域譜

，可見明顯導頻干擾特征

，且特征與其他干擾小區不同。確定干擾源為A

。這些站點的上下行子幀配比均是1:3

。通過以上分析可判斷是A站點存在GPS失鎖情況，導致它的下行子幀影響到其他站點的上行子幀

，而自身的上行子幀又被其他站點的下行子幀所干擾

。

4、整改GPS過程中，發現是電路中的一個電阻出現問題導致GPS無法正常搜索衛星

；更換GPS后SINR和上下行吞吐率恢復正常

。
